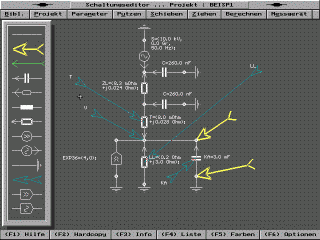

Als zusätzliche Option gehört zum Lieferungspaket eines IWK- Messsystem ein universelles RLC-Simulationsprogramm. Mit dem RLC-Programm haben  Sie die Möglichkeit eine Ersatzschaltung auf dem Bildschirm für Ihr Untersuchungsobjekt einfach zu erstellen.

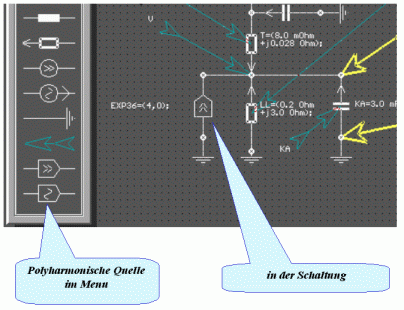

Um die mit einem Messsystem der Serie IWK gemessene Spannungen oder Ströme direkt in die Ersatzschaltung aufzunehmen, enthält das Menü der Schaltungselemente des RLC-Programms spezielle sog. polyharmonische Quelle. Die Einführung einer polyharmonischen Strom- bzw. Spannungsquelle in die simulierte Schaltung ist gleichbedeutend mit der Einführung einer Vielzahl von normalen "idealen" Spannungs- bzw. Stromquellen, von denen jede jeweils die Parameter einer Oberschwingungskomponente des gemessenen Signals besitzt. Die Verwaltung aller dieser Quellen läuft im Hintergrund ab.
Einfach eine polyharmonische Quelle aus dem Menu entnehmen, mit der Schaltung verbinden und als Parameter dieser Quelle die gewünschte Messdaten für einen bestimmten Zeitpunkt und entsprechenden Messkanal eingeben.

Das RLC-Programm erlaubt es Ihnen die Berechnungen sowohl für eine bestimmte Frequenz (Oberschwingungsfrequenz) als auch für das gesamten Signal durchzuführen und auf  verschiedene Weise zu kontrollieren.
Weitere ausführliche Infos über dieses Vorgehens ...
