Software für Forschung und Entwicklung in der Elektrotechnik und elektrischer Energietechnik

Simulationsprogramm für lineare elektrische Schaltungen

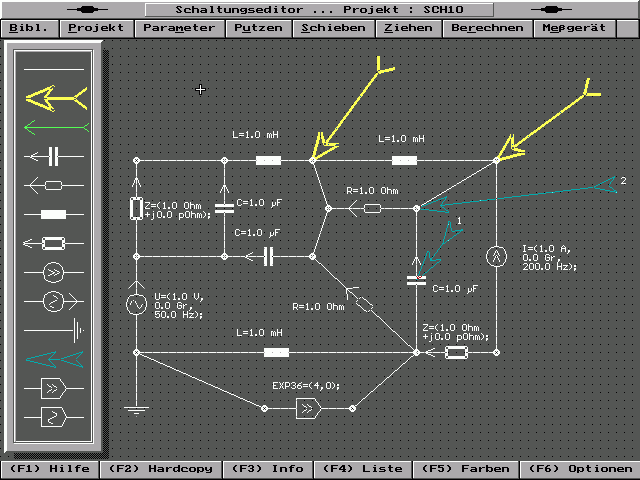

einfach zu bedienendes graphisches User-Interface
schnelle und robuste Erzeugung beliebiger Schaltungen auf dem Bildschirm
Analyse von Schaltungen mit mehreren Spannungs/Stromquellen unterschiedlicher Frequenzen
sinnvoller Einsatz bei der Ausbildung: besseres Verständnis der Grundlagen der Elektrotechnik: Resonanzzustände, Frequenzkennlinien usw.

Spezielle Anwendungsgebiete z.B. im Bereich elektrischer Energieversorgung:

Berechnungen von Oberschwingungen in elektrischen Netzen zur Analyse von Störungen, zum Planen und Auslegen von Kompensationsanlagen, zum Berechnen der Ausbreitung von Rundsteuersignalen usw.
Bestimmung des Anteils der Oberschwingungsspannungen von einzelnen Verbrauchern in einem Knoten des Energieversorgungsnetzes mit mehreren Verbrauchern

RLC- Programm unterstütz die Kommunikation mit einem Messsystem der Serie IWK durch spezielle polyharmonische Spannung bzw. Stromquelle

Es wird folgende Vorgehensweise bei der Benutzung des RLC- Programms zusammen mit einem Gerät der Serie "System IWK" empfohlen:

Schritt 1. Durchführung einer Serie von Messungen der Spannung und der Ströme an dem zu untersuchenden Knoten des Netzes;

Schritt 2. Erschaffung einer Ersatzschaltung des zu untersuchenden Objektes auf dem Bildschirm;

Schritt 3. Identifikation der Parameter der Ersatzschaltung durch Übereinstimmung der berechneten und gemessenen Spannungen bzw. Ströme;

Schritt 4. Simulation an sich im Sinne der zu lösenden Aufgabe.

Um mehr über RLC zu erfahren schauen Sie sich die kurze Bedienungsanleitung zum RLC-Programm an.
